Actividad

Electronica Digital

Tabla de portes logicas

Activitat

1. Compta en binari del cero al quinze i anota les xifres a la teva llibreta.

0               1
1               2
10             3
11             4
100           5
110           6
111           7
1000         8
1001         9
1010        10
1011        11
1100        12
1101        13
1110        14
1111        15


2.Converteix el nombre (435)10  a binari i després a hexadecimal.
Binari= 110110011

Actividad de Circuito

Table portes lògiques

Examen electrònica

Condensador

Un condensador eléctrico es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energíasustentando un campo eléctrico. Está formado por un par de superficies conductoras, generalmente en forma de láminas o placas, en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra) separadas por un material dieléctrico o por la permitividad eléctrica del vacío.​ Las placas, sometidas a una diferencia de potencial, adquieren una determinada carga eléctrica, positiva en una de ellas y negativa en la otra, siendo nula la variación de carga total.

Qué ès el LDR

-LDR con lámpara: se puede ajustar la luz incidente moviendo una linterna. Su resistencia varía desde 400 Ω muy iluminada hasta 8000 Ω muy poco iluminada. En oscuridad mide 1 MΩ.


- LDR (sin lámpara): se ilumina colocándole una lámpara (de señal o de filamento) justo a la izquierda. Por lo demás igual que la anterior.

-Simula los siguientes circuitos y actúa sobre los mandos de los componentes para observar el funcionamiento de las LDR. Observa cómo varían las lecturas de los amperímetros y la iluminación de los LEDs. Nota: la resistencia variable del segundo circuito es de 180 Ω.

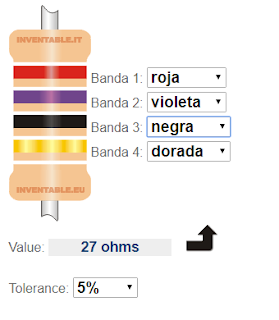

Calcular la resistencia

Led

Que es un led: Sigla de la expresión inglesa light-emitting diode, ‘diodo emisor de luz’, que es un tipo de diodo empleado en computadoras, paneles numéricos (en relojes digitales, calculadoras de bolsillo…), etc.

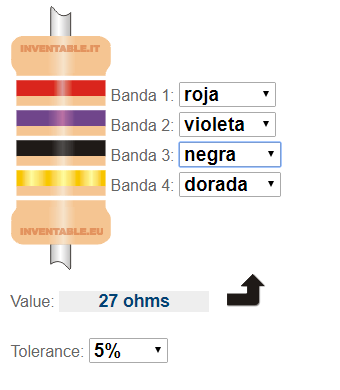

Calcular resistencia

 https://www.inventable.eu/paginas/ResCalculatorSp/ResCalculatorSp.html

Esquema Caldera

La instal.lació de calefacció consta d'un circuit tancat de canonades per les quals circula aigua calenta.

les canonades estan connectades a una sèrie d'aparells emissors de calor (radiadors) per repartir la calor que es genera en una caldera per tota la casa.


Antigament, la font d'energia de les calderes solia ser carbó. Després s'han anat substituint per calderes individuals de gas i en alguns casos s'ha simplificat la instal.lació col.locant emissors elèctrics.

Esquema de Ciercuito del Agua

• Captació i emmagatzematge.

L'aigua que utilitzem a les nostres llars prové de la pluja i després circula per deus, aqüífers o rius fins als embassaments, on s'emmagatzema i regula.

• Tractament.

En les Estacions de Tractament d'Aigua Potable (ETAP) se sotmet l'aigua a diversos processos per eliminar-ne elements nocius i augmentar-ne la qualitat i la puresa.

• Transport.

La xarxa de distribució està formada per canonades de formigó o polietilè, per les quals es condueix l'aigua fins als punts de consum, ja sigui per l'acció de la gravetat o amb l'ajut d'estacions de bombament, i fins a altres instal·lacions de regulació de pressió i cabal, dipòsits intermedis, etc.

• Instal·lació de canonades.

És l'encarregada de canalitzar l'aigua des de la xarxa de distribució fins als punts de consum. De la xarxa de distribució parteix la canonada de connexió de servei, sobre la qual es col·loca la clau de presa que va allotjada en una caixa de registre a la via pública.

1. Una clau de pas general, a la qual sí que podem accedir per tallar l'aigua en cas d'avaria. A partir d'aquesta clau la canonada s'anomena canonada d'alimentació.
2. Un filtre retenidor de residus.
3. El comptador general, que s'encarrega de mesurar l'aigua que es consumeix.
4. Una aixeta de comprovació.
5. Una vàlvula de retenció que impedeix la circulació de l'aigua en sentit contrari.
6. Una altra clau de tall per poder desmuntar el comptador en cas que s'avariï.

• Aigua calenta.

Per a la instal·lació d'aigua calenta es fa una derivació de la xarxa de canponades d'aigua freda, i es porta a un escalfador o caldera de gas o elèctric. Un cop escalfada, es dirigeix a les aixetes per una xarxa de canonades diferent i paral·lela a la xarxa d'aigua freda.

Instal.lació de canonades

És l'encarregada de canalitzar l'aigua des de la xarxa de distribució fins als punts de consum. De la xarxa de distribució parteix la canonada de connexió de servei, sobre la qual es col.loca la clau de presa que va allotjar de una caixa de registre a la via pública.

Només hi pot accedir la companyia subministradora per tallar-nos l'aigua per falta de pagament o per averia.

Instalación de agua fría y caliente

Per a la instal.lació d'aigua calenta es fa una derivació de la xarxa de canonades d'aigua freda, i es porta a un escalfador o caldera de gas o elèctric. Un cop escalfada,es dirigeis a les aixetes per una xarxa de canonades diferents i paral.lela a laxarxa d'aigua freda.

Cuadro de comandament Electric

Instalación Electrica

Instalación electrica de mi casa
